首頁>產品中心>三筒烘干機

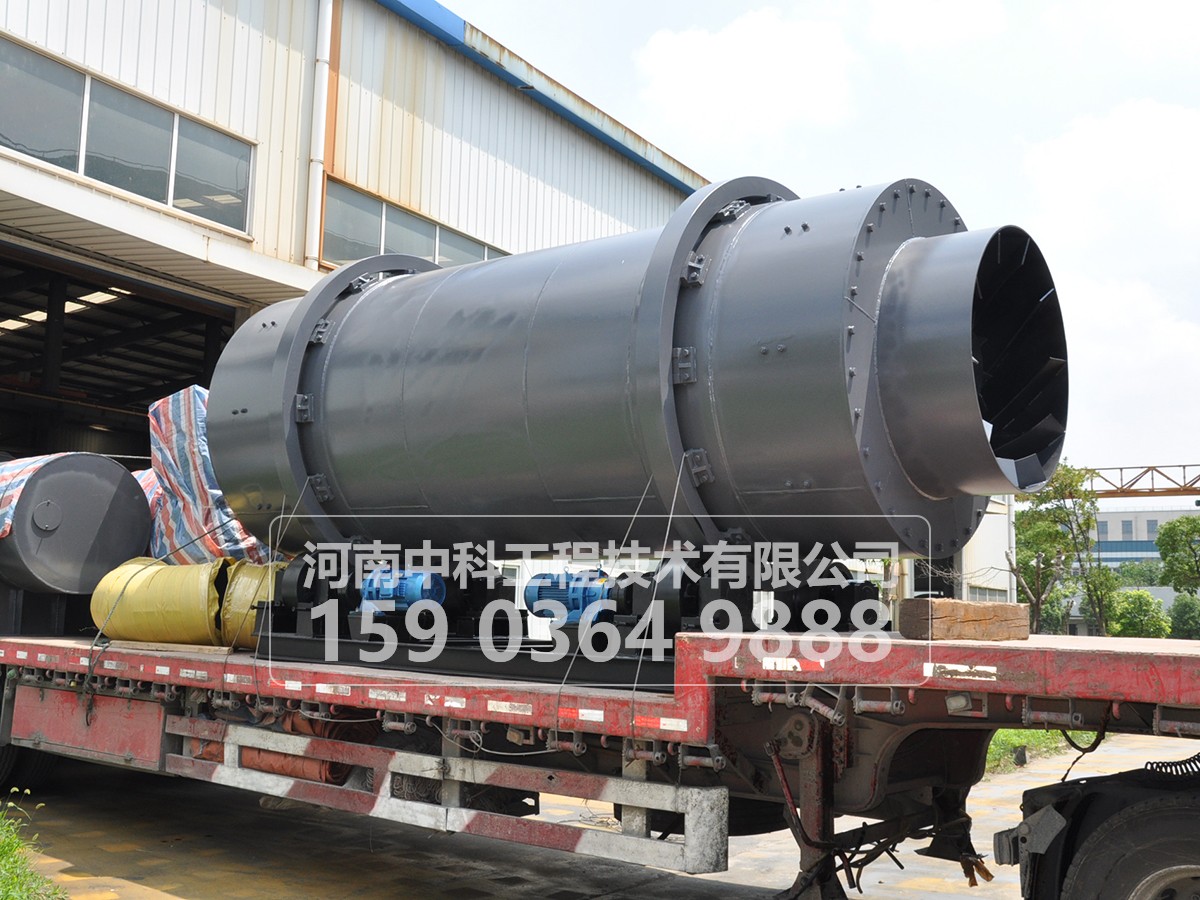

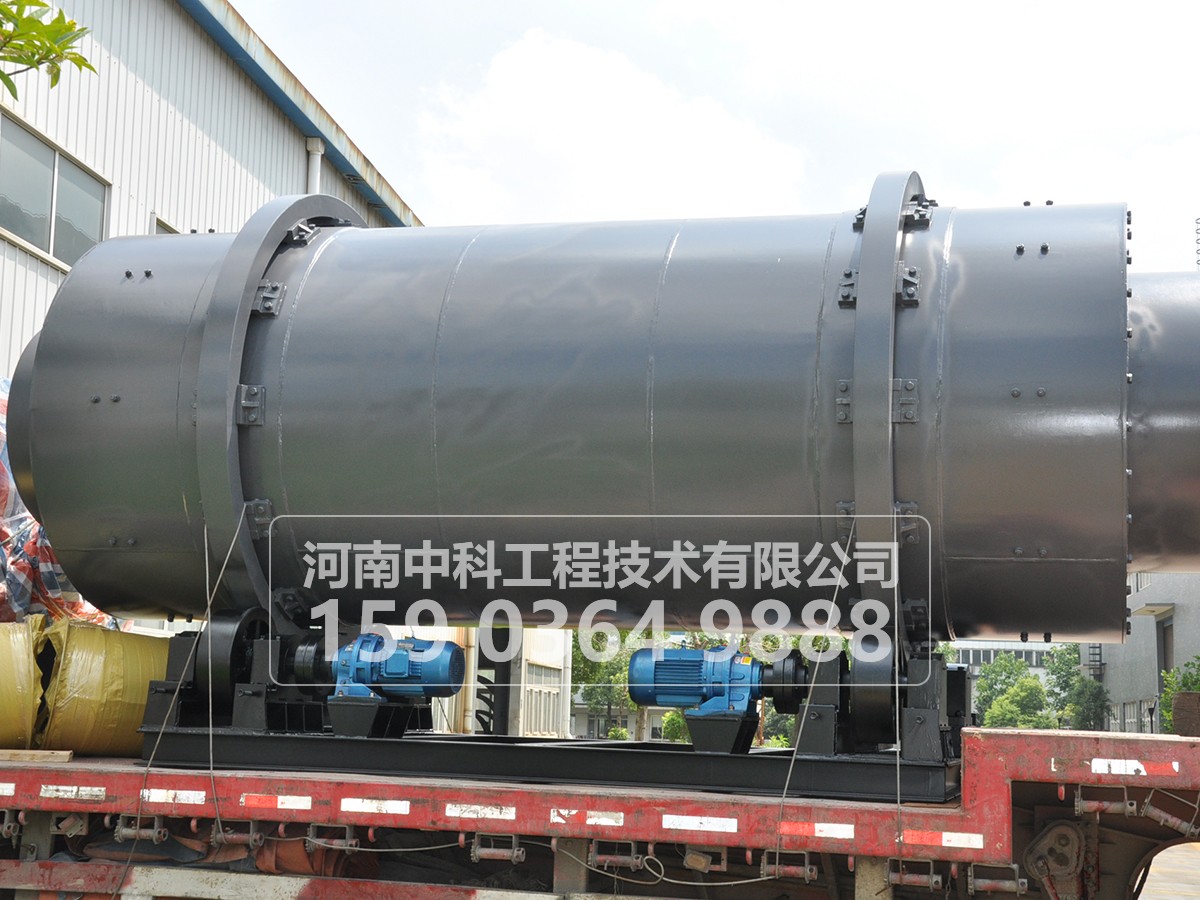

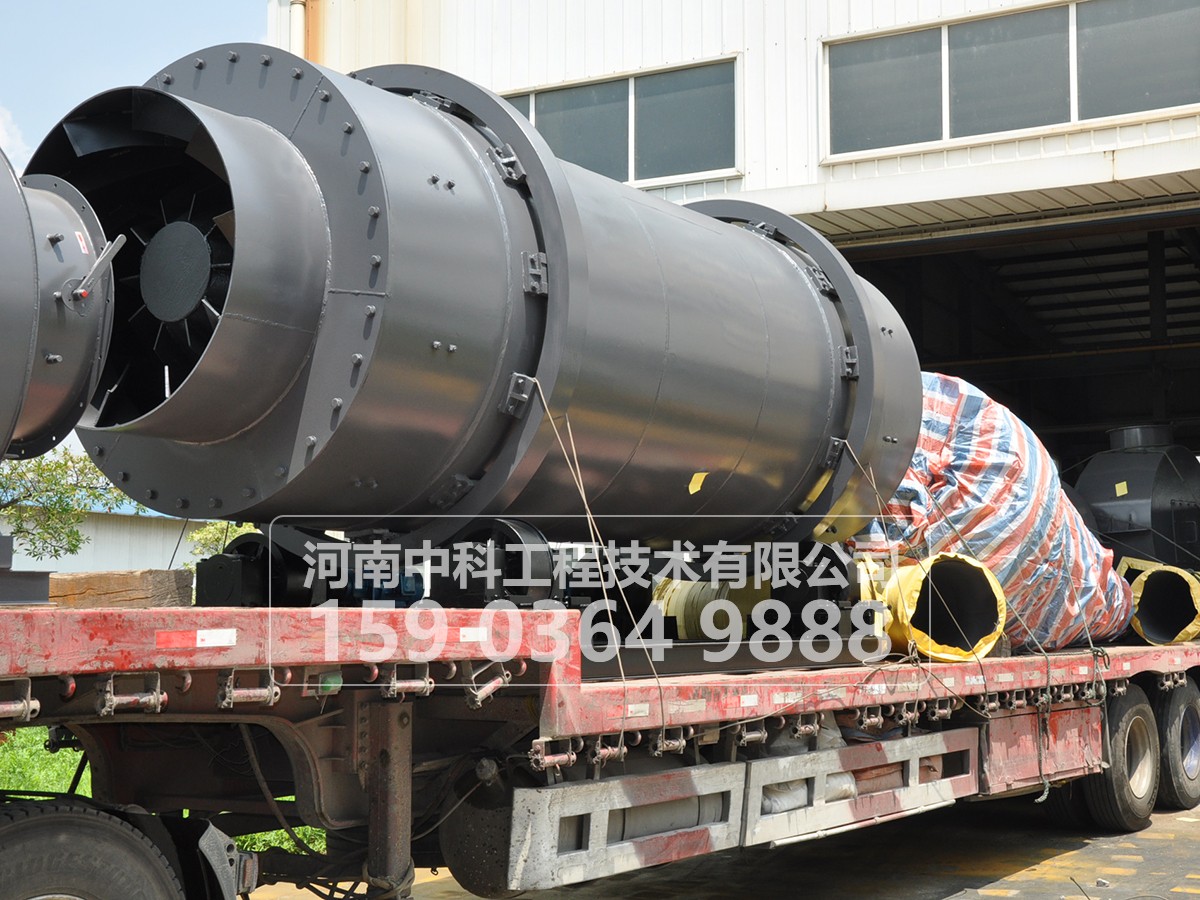

三筒烘干機是在單筒回轉式烘干機基礎上改進的節能產品，這種烘干機受到多個行業的認可，取得了良好的效果，這種設備是在單筒烘干機內部進行改造，增加入機前濕料的預烘干和延長濕料在機內烘干時間，再加上密封、保溫以及合理的配套措施，使烘干機生產能力與原單筒式烘干機相比，效率大大的提高了，技術先進、運行參數合理，操作簡單可行，廣泛應用于各個行業的礦渣以及其它混合材料的烘干，設備在這些行業中發揮著重要的作用，在原有設備上使用的是多筒，物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用，烘干機熱效率高，節能效果顯著，重要的不同點在于此種烘干機出口溫度較低，有利于延長尾部除塵系統的使用壽命。
適用范圍
三筒程烘干機主要用于烘干濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂;建材水泥行業用的高爐礦渣；小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料終水份要求，烘干后的物料含水量可以達到1-0.5%以下。進入烘干機內的物料以不粘筒壁及楊料板為宜。進入烘干機內熱交換的氣體溫度不宜高于750攝氏度，如有特殊要求高溫烘干，烘干機的入口處內筒及楊料板可用耐熱鋼板制造。
三筒烘干機工作原理
三筒烘干機的運動過程是這樣實現的：被烘干的物料由入料端喂入烘干機內筒，內筒內部設有許多螺旋狀揚料板。通過筒體的回轉，物料被揚料板不斷的揚起并作縱向運動。物料到達內筒的尾端因自重的作用落入中筒，通過中筒內的反向螺施揚料板的作用，物料進一步被烘干并向進料端運動，直到中筒前端。并在重力作用下落入外筒。通過外筒導向板、揚料板，在筒體回轉作用下物料繼續烘干并向前運動，直到外筒底端卸出。
三筒三回程烘干機主體的三個同心圓筒內，設有不同數量、不同角度的曲面螺旋狀揚料板，每個筒體的端部設有導向板。烘干機的主體通過一個減速電機帶運小齒輪驅動銷輪，使烘干機繞中心轉動。待烘干機的濕物料經喂料設備，入料管喂入內筒的入料端，濕物料通過螺旋導向板迅速推向螺旋揚料板，隨著筒體的旋轉，設在三個筒內的螺旋式揚料板使物料被舉升的同時，不斷的翻滾、拋散并作縱向運動。與此同時從熱源來的熱氣流，先后進入內筒、中筒、外筒與物料進行強烈的熱交換。由于金屬鋼板比被烘干的物料導熱快，筒體的鋼板、揚料板首先受熱，然后又把熱量以傳導和輻射的方式傳給物料，物料受熱后溫度升高，當溫度升高到水分蒸發的溫度時，水蒸汽從物料中分離出來，隨煙塵經除塵器后排入大氣中，從而達到物料烘干的目的。
| 規格 | zui大直徑 | 有效長度 | 處理能力（t/h） | 轉速r/min | 功率 kw | ||
| 河沙 | 粉煤灰 | 礦渣 | |||||
| S6203 | 1.6 | 1.8 | 2-3 | 1-2 | 2-3 | 3-10 | 3 |
| S6205 | 2 | 2 | 4-5 | 2-3 | 4-5 | 3-10 | 4 |
| S6210 | 2.2 | 2.5 | 8-10 | 4-5 | 8-10 | 3-10 | 5.5 |
| S6215 | 2.5 | 2.8 | 12-15 | 6-8 | 12-15 | 3-10 | 11 |
| Ф2×3 | 2 | 3 | 8-12 | 4-6 | 8-12 | 3-10 | 3×2 |
| Ф2×5 | 2 | 5 | 12-15 | 6-8 | 12-15 | 3-10 | 5.5×2 |
| Ф2.2×4.5 | 2.2 | 4.5 | 15-18 | 8-10 | 15-18 | 3-10 | 5.5×2 |
| Ф2.5×5 | 2.5 | 5 | 20-25 | 10-13 | 20-25 | 3-10 | 4×4 |
| Ф2.5×6 | 2.5 | 6 | 25-30 | 13-15 | 25-30 | 3-10 | 5.5×4 |
| Ф2.8×6 | 2.8 | 6 | 30-35 | 15-18 | 30-35 | 3-10 | 7.5×4 |
| Ф3×6 | 3 | 6 | 35-40 | 18-20 | 35-40 | 3-10 | 7.5×4 |
| Ф3×7 | 3 | 7 | 40-45 | 20-23 | 40-45 | 3-10 | 11×4 |
| Ф3.2×7 | 3.2 | 7 | 45-50 | 23-25 | 45-50 | 3-10 | 11×4 |
| Ф3.2×8 | 3.2 | 8 | 50-55 | 25-28 | 50-55 | 3-10 | 11×4 |
| Ф3.6×8 | 3.6 | 8 | 55-60 | 28-30 | 55-60 | 3-10 | 15×4 |
| Ф3.8×9 | 3.8 | 9 | 60-70 | 30-35 | 60-70 | 3-10 | 15×4 |
| Ф4.0×10 | 4 | 10 | 70-100 | 35-50 | 70-100 | 3-10 | 18.5×4 |
| Ф4.2×8.5 | 4.2 | 8.5 | 80-100 | 40-50 | 80-100 | 3-10 | 18.5×4 |
